Дверь винной комнаты: стеклопакет и теплоприток

Дверь и остекление как инженерный узел контура: расчёт теплопритока через стекло, температура поверхности и точка росы, терморазрыв, уплотнитель, доводчик и проверка притвора.

В споре о винной комнате дверь почти всегда проигрывает по вниманию: про утепление стен спрашивают, про мощность блока говорят, а дверь обсуждают в последнюю очередь — и по остаточному принципу, как элемент интерьера. При этом в типовой комнате именно через дверь уходит столько же холода, сколько через все утеплённые стены вместе.

Разберём узел целиком: сколько ватт даёт остекление, при каком пакете на стекле появляется иней, почему уплотнитель и доводчик — это не «для комфорта», а часть расчёта, и как проверить притвор за пять минут без инструментов.

Короткий ответ: дверь — это три отдельные задачи

У двери винной комнаты три разные задачи. Теплоприток: остекление даёт треть или половину всей нагрузки комнаты. Температура поверхности: если стекло холоднее точки росы, на нём конденсат, а в неотапливаемом проёме зимой — иней. Герметичность: щель по периметру и зазор под порогом делают контур частью дома, со всеми его запахами и влажностью. Решаются эти три задачи тремя требованиями к спецификации, а не одной дорогой дверью.

Почему дверь не считают «маленькой частью стены»

Стена в утеплённом погребе имеет термическое сопротивление порядка трёх с половиной метров·градусов на ватт, то есть теплопередачу около трети ватта на квадратный метр при одном градусе разницы. Одинарное стекло — около пяти с половиной, однокамерный пакет — около двух с половиной. Разница в разы, и она не «компенсируется площадью»: дверь занимает два квадратных метра, а стена — двадцать шесть, и именно поэтому при утеплённых стенах остекление выходит на второй-третий ранг по вкладу в нагрузку.

Второе: руководства производителей климатических блоков для погребов не засчитывают стекло в утепление. Остеклённой части приписывают не больше R-3 — и это не придирка, а способ сказать: стекло всегда будет самым холодным местом контура. Отсюда практический вывод — проект проверяют не по тому, «красивая ли дверь», а по трём числам: теплопередача пакета, теплопередача полотна, наличие уплотнения по всему периметру.

Сколько ватт даёт дверь: два сценария

Сценарий первый — комната внутри жилого дома. Пусть внутри двенадцать, в доме двадцать два, перепад десять градусов, дверной проём около 1,9 квадратных метра.

одинарное стекло — около 108 ватт;
однокамерный пакет — около 53;
двухкамерный — около 36;
пакет с низкоэмиссионным стеклом — около 27 и ниже.

Вся комната с утеплёнными стенами и нормальным пакетом в этом режиме — порядка 180 ватт. Та же комната с одинарным стеклом — около 230. Разница в пятьдесят с лишним ватт — это не «погрешность», это примерно треть запаса, на которую оборудование будет работать дольше и чаще.

Сценарий второй — дверь в неотапливаемый тамбур, на улицу или в холодный подвал. Тот же проём при летней разнице восемнадцать градусов в утеплённой комнате даёт около 195 ватт с одинарным стеклом против 95 со стеклопакетом — и это почти половина всей нагрузки, когда остальные плоскости собраны правильно. Зимой к теплопритоку добавляется то, чего летом не видно: иней.

Иней и лужа: расчёт по точке росы

Рабочий режим погреба — двенадцать градусов при семидесяти процентах влажности: точка росы 6,7. Считаем температуру внутренней поверхности стекла при двадцати градусах мороза с другой стороны:

одинарное стекло — минус девять на поверхности: иней, а при оттаивании — вода на полу у порога;
однокамерный пакет — плюс один-два градуса: обильный конденсат;
двухкамерный — около пяти: конденсат;
пакет с теплопередачей около 1,4 — шесть с половиной-семь: ровно на границе;
энергосберегающий — восемь-девять: поверхность теплее точки росы, стекла сухие.

Если держать влажность не семьдесят, а шестьдесят процентов, точка росы опускается до 4,5 — и двухкамерный пакет уже проходит. Заметьте: мы не меняли дверь. Мы изменили режим, и узел перестал потеть. Это и есть причина, по которой «у соседей так же, и ничего» не является аргументом.

Отдельно про жилую сторону: когда в доме двадцать два и половина влажности (точка росы около одиннадцати), поверхность стекла со стороны комнаты прогревается до тринадцати-восемнадцати градусов в зависимости от пакета. То есть в квартире конденсат на стекле винной комнаты — редкость; потеть начинает в холодном проёме, в тамбуре, в заглублённом погребе загородного дома.

Каким должно быть остекление

Теплопередача пакета — паспортное число, а не «стеклопакет» как слово. Один и тот же по внешнему виду пакет может отличаться в два раза, и в спецификации должно быть значение, а не маркетологическое название.
Однокамерный пакет для холодного проёма — компромисс, который обычно проигрывает: он дешевле, но поверхность на границе с точкой росой, и дальше вы боретесь с влагой дренажом и подогревом.
Низкоэмиссионное стекло и дистанционная рамка с разрывом — то, что сдвигает поверхность в безопасную зону; спрашивать надо не «какое стекло», а «какое сопротивление».
Если нужен обзор коллекции, варианты два: либо тёплый пакет с расчётом, либо витрина с греющим контуром — и тогда это уже отдельный узел с электрикой и дренажом, а не «дверь со стеклом».
Площадь остекления — тоже проектное решение. Чем больше стекло при той же комнате, тем выше нагрузка и тем ближе поверхность к точке росы; обзорность и физика торгуются, и торг должен быть в цифрах.

Полотно, терморазрыв, уплотнитель, порог

Стекло — только часть проёма. Полоса проблем у готовой комнаты обычно выглядит так:

Коробка без терморазрыва. Рама, жёстко связанная с холодной стеной, работает как мостик: по ней тепло идёт в обход стекла, и рядом с ней появляется влажное пятно.
Полотно с пустотой. Дверь из щита без заполнителя имеет теплопередачу, сопоставимую со стеклом; «дерево» само по себе не делает дверь тёплой.
Уплотнение только сверху. Притвор проверяют по всей длине: часто нижняя часть и сторона петель остаются без контакта.
Нет доводчика. Без него дверь либо не захлопывается до уплотнителя, либо её оставляют открытой — и за десять минут открытой двери режим сбивается сильнее, чем за сутки через стекло.
Нет порога. Зазор снизу — это и теплоприток, и канал для запаха из остального дома, и путь для пыли.
Ручка и прижим. В герметичном контуре нужен эксцентрик или прижимной механизм: без него уплотнитель сжимается только в одной точке.

Щель: почему через неё идёт не только холод

Герметичность контура нужна не для экономии электричества, а для климата. Климатический блок для погреба рассчитан на работу в закрытом объёме: он держит и температуру, и влажность, опираясь на то, что воздух внутри объёма не обновляется хаотично. Через щель к двери поступают воздух дома с его двадцатью двумя градусами и летней влажностью, запахи кухни, пылевая нагрузка. Влажность при этом перестает быть управляемой: она зависит не от режима, а от того, насколько часто дом «продуевается» через ваш погреб.

Именно поэтому «мы сделали погреб без уплотнителя, чтобы не прело» — неверное лечение. Обмен воздуха в погребе обеспечивается приточным отверстием с регулировкой, а не неплотной дверью; и у этого узла своя методика расчёта.

Как проверить дверь за пять минут

Лист бумаги. Зажмите лист уплотнителем и тяните: вытягивается свободно — в этом месте притвор не держит. Пройдите так всю длину, включая сторону петель.
Зазор под дверью. Линейка или монета: зазор в пару миллиметров в холодном проёме — это зима с инеем на полу.
Температура стекла. Контактный или бесконтактный термометр — к центру стекла и к его нижней кромке: у кромки всегда холоднее.
Точка росы. Посчитайте для фактических температуры и влажности в комнате; сравните со замером. Поверхность холоднее — будет вода.
Доводчик. Откройте дверь наполовину и отпустите: она должна сесть на уплотнитель сама, без досила рукой.
Проверка «на запах». Попросите кого-то открыть дверь кухни или развести запах в доме — в погребе он обязан не появиться.

Если дверь уже стоит и потеет

Порядок действий от дешёвого к дорогому, и он же — порядок диагностики:

Снизить влажность в комнате до шестидесяти, если режим это позволяет: часто это единственный шаг, который нужен.
Заменить уплотнитель и отрегулировать прижим — щель даёт конденсат по периметру коробки, а не на стекле.
Поставить доводчик и порог, если их нет.
Заменить стеклопакет на пакет с известной теплопередачей, сохранив полотно.
Разобрать примыкание коробки и восстановить разрыв: если мокнет не стекло, а откос, менять пакет бессмысленно.
Только в последнюю очередь — менять дверь целиком. И тогда требовать в спецификации три числа: теплопередача полотна, теплопередача остекления, тип и длина контура уплотнения.

Смотрите также

Дверь — единственный узел контура, который ежедневно трогают руками, и единственный, где герметичность нужно восстанавливать заново. При заказе комнаты требования к ней стоит фиксировать в спецификации числами: так же, как к стенам и блоку. Порядок приёмки и список замеров — в материале про приёмку, а разобрать конкретный проём с расчётом можно и после монтажа — напишите, если нужен замер.

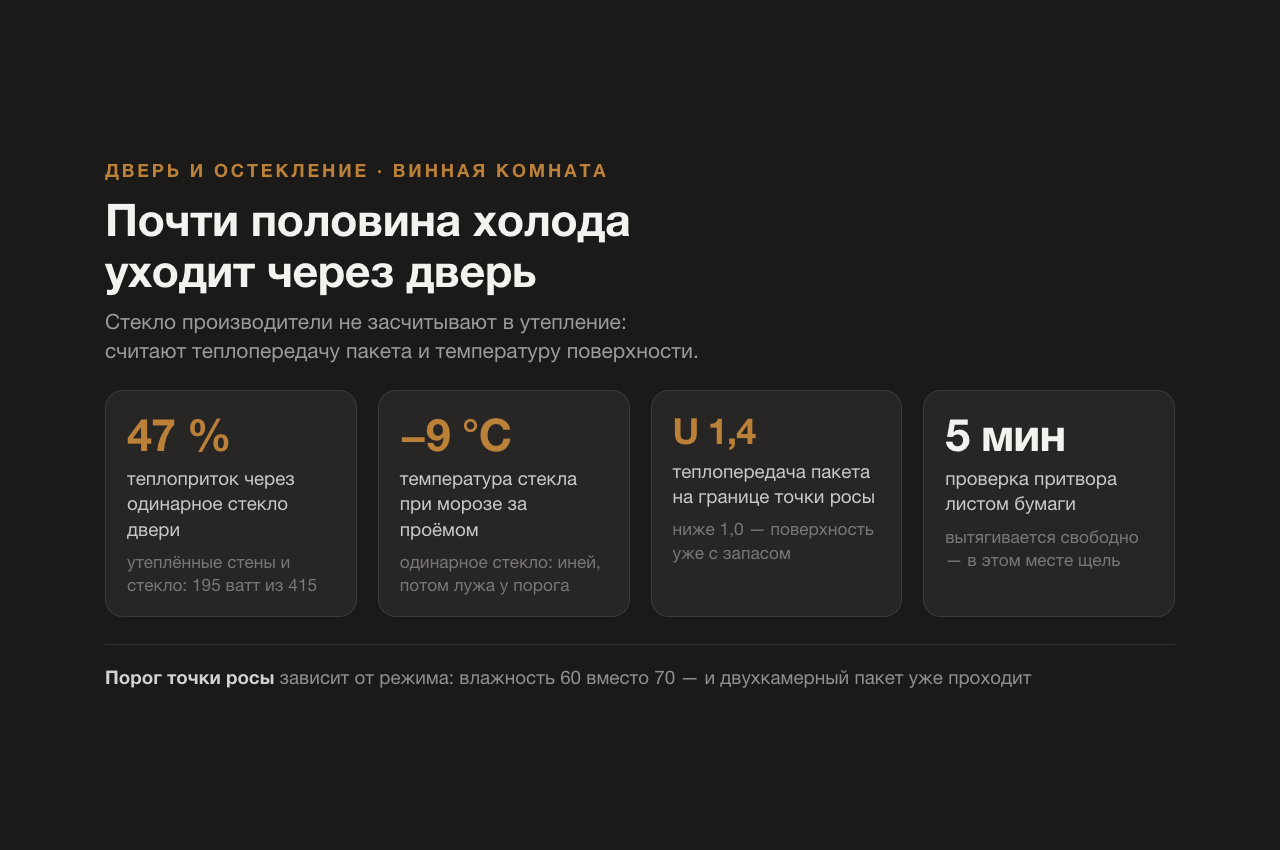

Дверь винной комнаты: до половины теплопритока, иней на стекле и как это проверить
